一、產品名稱：12寸手動貼膜機(DM-WM1120)
二、技術規格：
|
序號 |
內 容 |
參 數 |
|
1 |
額定電壓 |
AC220V |
|
2 |
頻率 |
50/60HZ |
|
3 |
****功率 |
0.7KW |
|
4 |
晶圓尺寸 |
12inch及12inch以下晶圓等產品 |
|
5 |
貼膜誤差 |
±1mm |
|
6 |
壓縮空氣 |
0.5～0.7Mpa |
|
7 |
氣流量 |
≤46L/minute |
|
8 |
安裝環境要求 |
潔凈房,溫度15~35℃,濕度＜68% |
|
9 |
切割方式 |
機器上下橫切，人工左右切割。 |
|
10 |
外形尺寸（長*寬*高） |
1100mm×600mm×360mm |
|
11 |
機器重量 |
65kg |
|
12 |
膠膜類型 |
單層（藍膜或者白膜）、雙層（UV膜） |
|
13 |
適用Frame |
300mm*300mm(方形鐵片環) |
|
14 |
臺盤加熱溫度 |
室溫到80° |
|
15 |
工作臺面 |
臺面特氟龍?zhí)幚�，保護芯片 |
|
16 |
貼膜方式 |
手動式貼膜 |
|
17 |
生產能力 |
60片/h 以上（理論值） |
三、產品介紹:
1. 無氣泡快速貼膜；
2.貼膜機滾輪硬度可達到3O度左右；
3. 貼膜的晶片位置精度： ±1mm;
4.工作臺面經過特氟龍?zhí)幚�，確保wafer在貼膜過程中無損傷；
5. 貼膜機滾輪上裝置可調節彈簧,適合不同厚度的晶片；
6. 加熱范圍：室溫～80攝氏度，可調，控溫精度：±2攝氏度；
7.可選配離子風扇（ESD）,去除靜電（此部分不含在設備報價內）；
8. 帶有卷膜系統,讓您在使用雙層膜（UV膜）時,更便捷的收攏其中的保護膜；
9. 電器部分采用SMC、歐姆龍、三菱、天逸等知名品牌；
照片介紹
1.設備整體外形照片

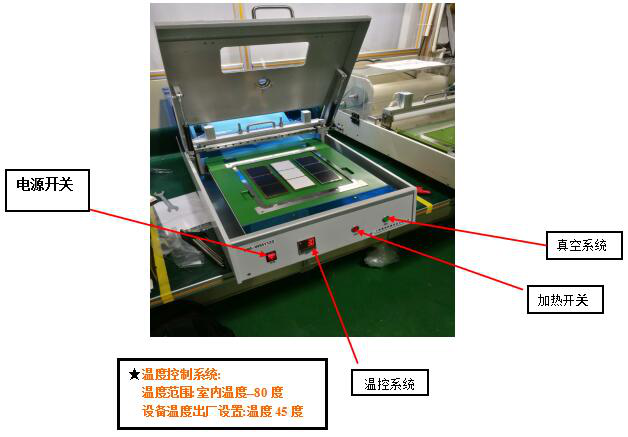

2.設備正面介紹

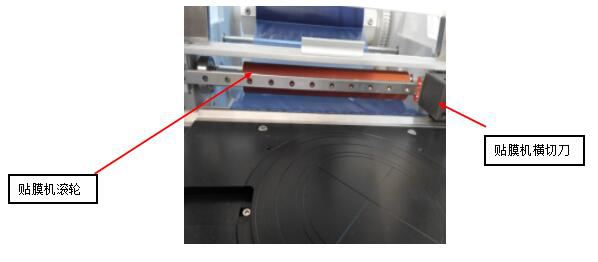

3.貼膜機橫切刀、貼膜機圓周刀

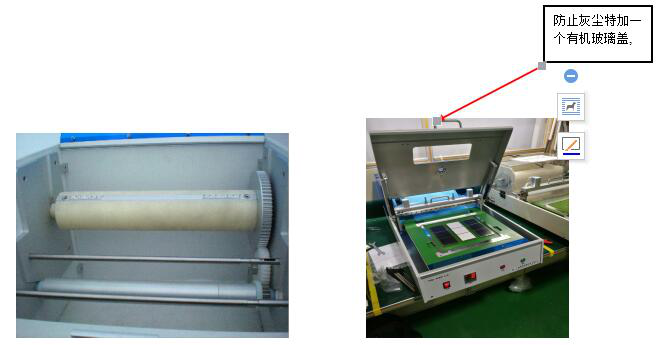

4.卷膜系統：可適用雙層膜
★此款貼膜機除以上特點外，進一步改進了藍膜固定位置,臺面超短的距離,幫您充分利用每一寸藍膜,更大程度的節約用膜量。
★ 貼膜機是上海鼎滿機械設備有限公司自行研發及制造，相對于昂貴的進口產品,在價格方面有著相對優勢。強大的研發團隊；合理的設計；讓設備的使用更人性化,更簡潔化；且設備中所涉及到的電器配件均采用進口產品，更好的保障了設備在使用過程中的出色與安全。
